1.1 主要性能特性
滿足 GJB289A-97 標準
支持多種通用計算機總線：PCI，CPCI/PXI，PC/104，PCMCIA，ISA 等
自主研發協議芯片
單功能、多功能設計
每通道**MB 板上存儲空間
多功能卡實現 1553B 總線仿真
單通道、雙通道選擇
事件消息和周期消息處理
插入消息實時處理
支持 Windows98/2000/XP/Linux 操作系統
支持 VC，VB，Delphi,LabVIEW,CVI 等編程語言
功能強大中文應用程序，方便用戶調試和測試使用
工業級設計：-40~+85℃
1.2 關于 KSDZ-STD-1553
KSDZ-STD-1553 是定義數據總線電氣和協議特性的美國軍方標準，目前國內想對應的最 新標準為 GJB289A-97。起英文描述為 Digital time division command/response multiplex data bus 即數字式時分制指令/響應型多路傳輸數據總線。MIL-STD-1553 規定了多路傳輸 數據總線的工作原理和總線上的信息流及要采用的電氣和功能格式。
KSDZ-STD-1553 最主要的早期應用是 F-16 戰機。1973 年 8 月美國軍方和政府正式公布第 一個 MIL-STD-1553（USAF）標準；經過進一步的改進和提高，1975 年 KSDZ-STD-1553A 標準 發布，第一個使用 MIL-STD-1553A 標準的是美國空軍 F-16 戰斗機和美國陸軍新型武裝直升 機阿帕奇 AH-64A Apache;1978 年 MIL-STD-1553B 標準發布，并沿用至今。其中 MIL-STD-1553B 應用的最為廣泛，比較典型的應用是導彈和戰斗機上的火控系統，甚至坦克、戰艦、衛星、 航天飛機和國際空間站都在使用該總線標準。
KSDZ-STD-1553B 總線的傳輸速度為每秒 1M 比特。字的長度為 20 比特，它包括同步頭（3 位）、16 位信息段及一個奇偶校驗位，有三種類型的字：指令字、狀態字和數據字。消息最 大長度為 32 個字，傳輸方式為半雙工方式；傳輸協議為命令/響應方式；故障容錯是典型的 雙冗余方式，第二條總線處于熱備份狀態。消息格式有 BC 到 RT、RT 到 BC、RT 到 RT、廣播 方式和系統控制方式。終端類型有遠程終端（RT）、總線控制器（BC）和總線監視器（BM）； 總線最多掛接 31 個遠程終端（RT）；傳輸媒介為屏蔽雙絞線。MIL-STD-1553B 總線藕合方式 有直接耦合和變壓器耦合兩種，直接耦合方式短截線最長不超過 1 英尺，變壓器耦合不超過20 英尺。
1.3 1553 系列產品
公司研制和生產的系列產品，具有高性能和高可靠性，能夠廣泛適用于各 類通用計算機總線平臺，包括 PCI，CPCI/PXI，PC/104，PCMCIA，ISA 等。所有 1553 產品都 按照工業級標準進行設計，每個通道都支持雙冗余和 MIL-STD-1553 消息格式。
1553 產品分為兩大類，一類以 DDC 公司的 61580 的協議芯片為核心，這類產品全為單 功能單通道設計，功能局限于 61580 芯片的能力；另一類以公司自主研發協議芯片為核心， 這類產品設計豐富，有單/雙通道和單/多功能等不同的組合設計，在消息的處理能力上有很 大的提高，可以全面滿足用戶的應用需求。
1.3.1 產品主要特性
單、雙通道（每個通道有一個冗余）每通道 1 個 BC，0~31 個 RT，1 個 BM（單功能模式下只有其中一個功能有效）BC 模式自動 BC 重試 重試通道可選 支持單條消息定時發送，分辨率 1ms 消息間隔時間可設，分辨率 1us 中斷和查詢兩種消息接收方式4K×32×16Bit 數據空間4K×8×16Bit 命令字空間 采用鏈表的方式來管理消息，可以動態插入消息
RT 模式0~31 個 RT非法命令表功能單緩沖和循環緩沖數據發送方式，每個子 RT 的數據緩存可到 4K×16Bit循環緩沖數據接收方式，緩沖區大小：1M×16Bit 可以緩存 4K 條最新接收到的發送數據的消息 可以緩存 4K 條最新接受到的接收數據的消息 運行中可隨時讀取 RT 下的某個子 RT 接收到最新數據 中斷和查詢兩種消息接收方式BM 模式 命令字過濾功能采用循環緩沖接收數據1M×16Bit 的數據區可緩存 128K 條最近監控到的消息 查詢方式來接收數據消息32 位時標，分辨率 1us軟件可設置應答超時：0~32768us雙冗余通道數據發送和接收
1.4 1553 產品軟件
產品軟件由驅動程序和應用程序兩個部分組成：
1.4.1 驅動程序
提供標準 DLL，支持 VC、VB、Delphi 等標準的開發語言平臺，也可方便使用在其他的 通用開發平臺環境中，如 LabVIEW,CVI 等。
1.4.2 應用程序

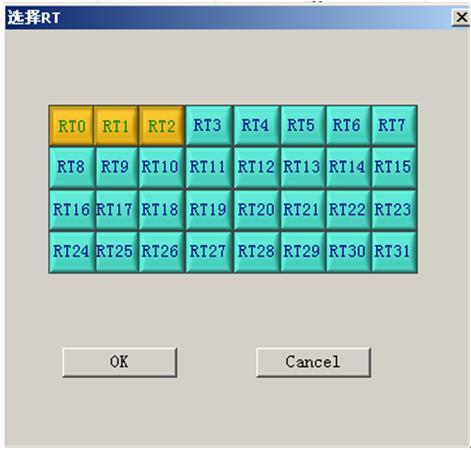

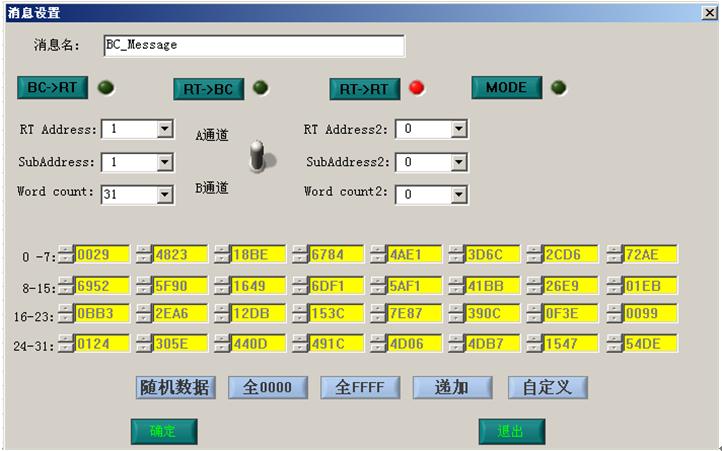

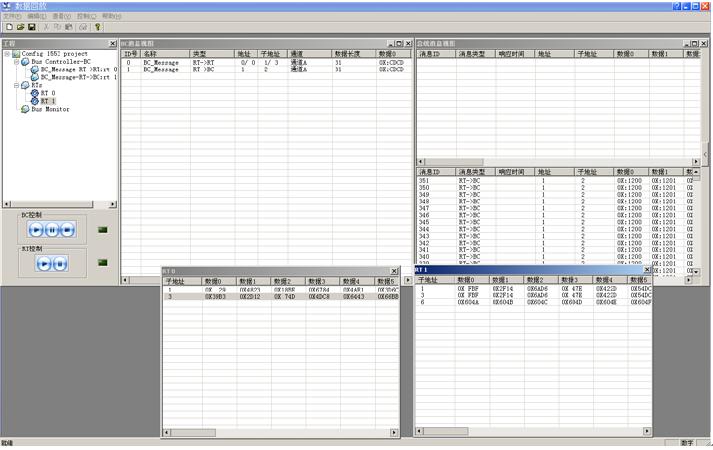

產品應用程序，使客戶只需安裝即可使用 1553 板卡，實現大多數應用所需要的通訊操 作功能，如果板卡為多功能，則可輕松實現 1553 總線仿真。軟件操作界面：主窗口：

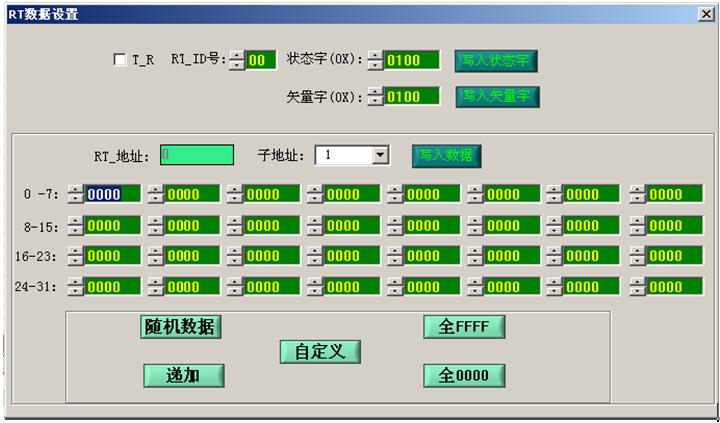

主要配置工作界面：
1.5 1553 產品訂貨信息
主要性能特性：
單功能或多功能設計
單通道或多通道設計
1 或 2 個 BC
2 或 2 組 0~31 個 RT
1 或 2 個 MT
自動 BC 重試
BC 支持幀重復發送
可設置幀重復發送的次數
可設置 BC 幀間隔時間和消息間隔時間
支持時標模式
RT 方式下可設置非法命令表
MT 方式下支持過濾功能
雙通道數據發送和接收
大容量的數據存儲：16×16Bit
8 路 TTL 數據量輸入和輸出（PCI，CPCI/PXI 總線卡支持）
4 路 RS422 電平數字量輸入與輸出（PCI，CPCI/PXI 總線卡支持）
|
