該Virtex-5 OpenSPARC評估板是集成了OpenSparcT1開源微處理器的一個強大系統。Xilinx XUPV5-LX110T開發板是采用Virtex®-5 FPGA的一個多功能通用開發板。這個套件將OpenSPARC芯片多線程的處理能力引進到FPGA設計中。
支持器件類型：
FPGA: Virtex-5 LXT 110T
配置：
板上 JTAG 配置電路通過 USB 實現配置
JTAG 頭與 Xilinx 下載電纜一起使用，如平臺電纜 USB II
提供 PCIe? 配置的 128MB (1024Mb) Linear BPI FLASH
16MB (128Mb) 四重 SPI 閃存
存儲器：
1GB DDR3 SODIMM 800MHz / 1600Mbps
提供 PCIe 配置的 128MB (1024Mb) Linear BPI FLASH
SD 卡槽
8Kb IIC EEPROM
通信與網絡：
GigE Ethernet RGMII/GMII,SGMII
SFP 收發器連接器
帶有 4 個 SMA 連接器的 GTX 端口（TX 和 RX）
UART 至 USB 的橋接器
PCI Express x8 gen2 邊緣連接器（針對 Gen3 布局）
顯示：
HDMI 視頻輸出
2x16 LCD 顯示器
8X LED
擴展連接器：
FMC1 – HPC (8 XCVR、 160 個單端或 80 個差分 (34 LA 對、 24 HA 對、 22 HB 對) 用戶定義引腳)
FMC2 – HPC (8 XCVR、 116 個單端或 58 個差分 (34 LA 對、 24 HA 對、 對) 用戶定義引腳)
Vadj 支持 1.8V
時鐘技術：
固定的振蕩器，帶有差分 200MHz 輸出 用作 FPGA “系統”時鐘
可編程的振蕩器，156.250 MHz 為默認輸出 振蕩器對以太網應用為默認頻率，但對許多終端用戶為可編程差分 SMA 時鐘輸入，差分 SMA GTX 參考時鐘輸入
抖動減弱時鐘用于支持 CPRI/OBSAI 應用，從一個用戶提供的 SFP/SFP+模塊執行時鐘修復
Control & I/O
5個按鈕
8X DIP 開關
回轉式編碼器開關 (3 I/O)
AMS FAN Header (2 I/O)
功耗：
12V 插墻式適配器或 ATX
電壓電流測量能力
檢錯 & 模擬輸入：
8 個 GPIO 插頭，9 個引腳可移動 LCD
模擬混合信號 (AMS) 端口
AMS 101 評估卡

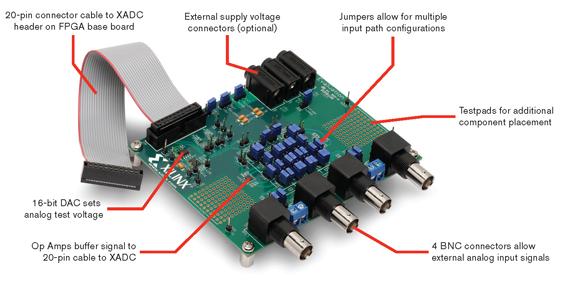

主要特性
連接至 XADC 頭的 模擬評估卡
可評估 XADC 12-位、 17-通道、 1Msps 雙 ADC 和模擬混合信號技
引腳和 BNC 微型采集器允許外部模擬輸入信號
適用于模擬測試信號的板上16位 D/A 轉換器
參考設計允許正弦波或 DC 測試信號
AMS101 評估卡配有免費的 AMS 評估工具，用于分析模擬數據、內部溫度和電壓測量值，并將數據存儲至一個 .csv 文件。
|
